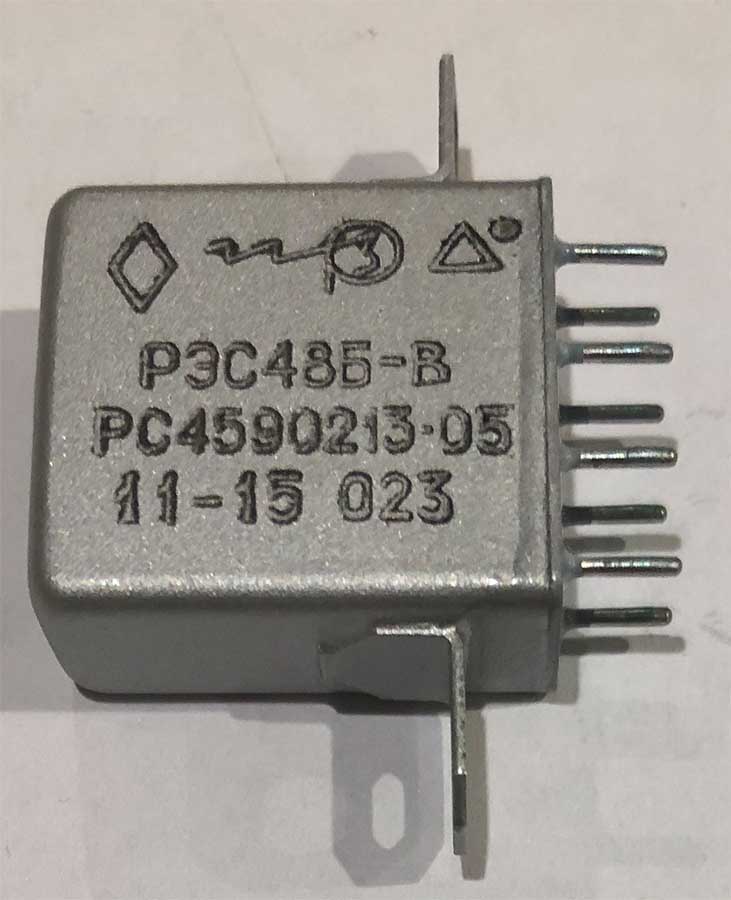

РЭС48Б-В РС4.590.213-05

Реле РЭС48Б-В РС4.590.213-05 электромагнитное неполяризованное, двухпозиционное, одностабильное, питаемое постоянным током, с двумя переключающими контактами.
Предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 1100 Гц.
Реле РЭС48 используются для работы в составе электронных схем управления коммутацией в радиоэлектронной аппаратуре общего и специального назначения. Выпускаются со штыревыми выводами для печатного или навесного монтажа.
Изготавливаются в трёх конструктивных исполнениях:
- РЭС48А-В - без угольников;
- РЭС48Б-В - с угольниками;
- РЭС48-1В с планарными выводами для поверхностного монтажа на печатной плате.
Реле коммутирует токи не более 3 А при напряжении до 250 В в зависимости от режима коммутации.
Рабочее номинальное напряжение, В - 6; 12; 18; 27; 48; 60; 100.
Тип корпуса - металлический, герметичный.
Вид климатического исполнения - «УХЛ», «В» по ГОСТ 15150-69.

Расшифровка условного обозначения:
РЭС48Б-В РС4.590.213-05
РЭС - реле электромагнитное неполяризованное слаботочное низкочастотное;
48 - порядковый номер разработки;
Б - способ крепления, (А - печатный монтаж, Б - за угольники);
В - климатическое исполнение: В - всеклиматическое, УХЛ - не указывается;
РС4.590.213-05 - исполнение (паспорт) реле в зависимости от электрических параметров, режимов коммутации и конструктивных особенностей.
