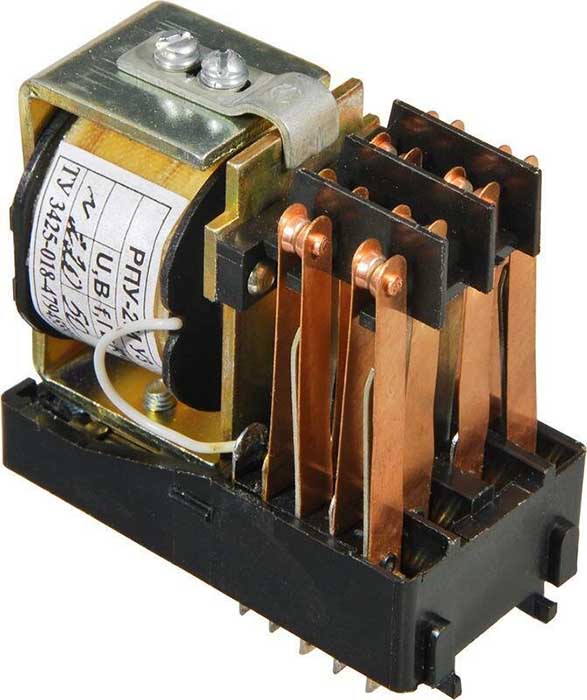

РПУ-2М102-1-4УЗ реле промежуточное универсальное (постоянный ток, 4 контактов)

Реле предназначены для работы в электрических цепях управления и промышленной автоматики
переменного тока напряжением до 380 В частотой 50 Гц и постоянного тока напряжением до 220 В.

Структура условного обозначения:

ХХХ-ХХ ХХХ - ХХХХ ХХ:

ХХХ-ХХ – буквенное обозначение типа реле:
Р – реле, П – промежуточное, У – универсальное, 2 – номер серии
М – модернизированное
X – исполнение по степени защиты:
1– IP00,2– IP40
X – способ крепления внешних проводников:
0 – пайкой, 1 – винтами
X – вид присоединения внешних проводников:
1 – переднее, 2 – заднее
X – исполнение по роду тока включающей катушки: 1 – реле постоянного тока, 6 – реле переменного тока.
X – количество контактов замыкающих
X – количество контактов размыкающих
X – количество контактов переключающих
XX – климатическое исполнение
У – категория размещения – 3 по ГОСТ 15150-69

Условное обозначение модификаций выпускаемых реле:
РПУ-2М102-ХХХХ У3, РПУ-2М202-ХХХХ У3,
РПУ-2М211-ХХХХ У3, РПУ-2М212-ХХХХ У3.

Реле обеспечивают работу в следующих режимах:
продолжительном, прерывисто-продолжительном (восьмичасовом) и повторно-кратковременном с частотой включения до 1200 в час с продолжительностью включения до 40% при коммутировании токов и частотой включения до 3600 в час без тока в цепи контактов.

Реле изготавливаются:
- с катушками напряжения постоянного тока на номинальное напряжение 12, 24, 48, 60, 110, 220 В;
- с катушками напряжения переменного тока частотой 50 Гц на номинальное напряжение 12, 24, 48, 60, 110, 220, 230, 380 В;
