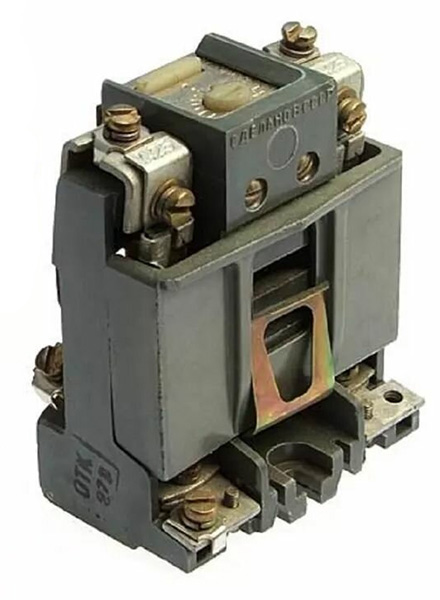

ТРН-10 1,0А реле тепловое
Реле тепловое ТРН-10 токовое двухполюсное с температурной компенсацией для работы в цепях переменного тока частотой 50Гц или 60Гц напряжением до 500 В с номинальным током 10 А.
Предназначено для защиты электрических установок от недопустимых перегрузок при длительном режиме работы.
Может быть использовано в цепях постоянного тока с номинальным напряжением до 440 В.
Тепловое реле ТРН-10 применяется в системах управления различными грузоподъемными механизмами, вентиляторами, насосами, тепловыми завесами, печами, станками, освещением и другом оборудовании общего назначения.
Рабочее положение реле в пространстве - на вертикальной плоскости зажимами цепи управления вверх.
Допускается отклонение от рабочего положения до 10° в любую сторону.
Реле имеют только ручной возврат.
При срабатывании реле возврат можно осуществить через 2 минуты.
Изготавливается в исполнении для умеренного и холодного климата «УХЛ» категории размещения «4» по ГОСТ 15150-69.
Реле тепловое ТРН-10 допускает эксплуатацию при температуре окружающей среды от -40 до +40 °С и относительной влажности воздуха 90 % при температуре +20 °С. Устойчиво к воздействию вибрации в диапазоне частот 1-25 Гц с ускорением до 0,7 g, резкие толчки, удары и сильная тряска не допускается.
Масса реле - не более 280 г.
