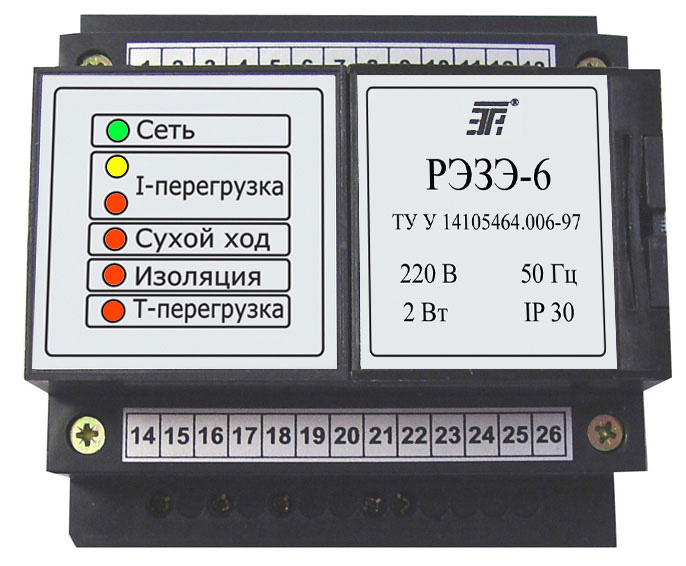

реле защиты электродвигателей РЭЗЭ-6М

5 829,20 руб.
Модификация:

Размеры:
90х90х65 мм
Вес:
не более 0,2 кг
Комплект поставки:
В комплект поставки Реле РЭЗЭ-6 входят: датчик тока необходимого исполнения 2 шт; датчик температуры 1 шт; набор винтов, гаек и шайб и рейка монтажная; руководство по эксплуатации.
Гаратнтия:
6 месяцев

Назначение:

Реле РЭЗЭ-6 предназначено для защиты асинхронных двигателей и вращаемых ими механизмов путем отключения или блокирования пуска двигателей при возникновении следующих аварийных ситуаций:

- недопустимая перегрузка двигателя по току, вызванная обрывом фазы статорной обмотки, несимметрией фазных напряжений, технологической перегрузкой, заклиниванием ротора или междувитковыми замыканиями;
- нештатное исчезновение нагрузки двигателя ( «сухой ход» водяного насоса,обрыв приводных ремней транспортёра и т.д);
- недостаточное сопротивление изоляции обмотки относительно корпуса отключенного двигателя;
- тепловая перегрузка двигателя, обусловленная ухудшением условий его охлаждения.

Реле РЭЗЭ-6 функционирует совместно с магнитным пускателем (контактором), цепь управления которого питается напряжением 220/380 В частотой 50 Гц, а также с датчиками тока и температуры.

Номер исполнения датчиков тока выбирается потребителем в зависимости от диапазона контролируемых токов : № 1 -> 1-5 А, №2 -> 5-25А. №3 -> 25-125 А, №4 -> 125-625 А.

Принцип действия реле основан на обработке сигналов от датчиков тока и датчика температуры. При превышении одним из сигналов заданной уставки срабатывает промежуточное реле в цепи питания катушки пускателя (контактора), отключает его и, соответственно, двигатель.
Технические характеристики:

Технические данные:

1. Номинальный ток главных контактов при напряжении 220/380: 8/5 В, А;

2. Номинальный ток вспомогательных контактов при напряжении 400: 0,11 В, А;

3. Выдержка времени:

- при перегрузке двигателя по току: регулируется автоматически по время-токовой характеристике реле;

- при тепловой перегрузке двигателя: 1;

- при нештатном исчезновении нагрузки двигателя: 1-5;

4. Диапазон регулирования уставки: ;

- по току (максимальному и минимальному), % ном. тока двигателя: 0-100;

- по температуре: 25-115, °С;

5. Уставка по сопротивлению изоляции (не регулируется): 0,5±0,05, МОм;

6. Регулирование уставок: плавное;

7. Напряжение питания: 220(-44+22) В, 50 Гц;

8. Потребляемая мощность: не более 2, Вт;

9. Максимальная длина линии, не более:

- между реле и датчиками тока: 10, м;

- между реле и датчиком температуры (при сопротивлении линии не более 10 Ом): 100, м;

10. Степень защиты корпуса: IP30;

11. Габаритные размеры: 90х90х65, мм;

12. Масса, кг, не более: 0,2 кг;
Описание:

Принцип действия реле основан на обработке сигналов от датчиков тока и датчика температуры. При превышении одним из сигналов заданной установки срабатывает промежуточное реле в цепи питания катушки пускателя (контактора), отключает его и, соответственно, двигатель.

Устройства защиты электродвигателей предназначены для защиты трёхфазных асинхронных двигателей путем блокирования пуска или отключения их при возникновении недопустимых перегрузок двигателя,нештатных исчезновений нагрузки, недостаточного сопротивления изоляции обмотки относительно корпуса двигателя в предпусковой период, тепловой перегрузки двигателей.

ВложениеРазмер
Паспорт реле РЭЗЭ-6919.12 КБ
