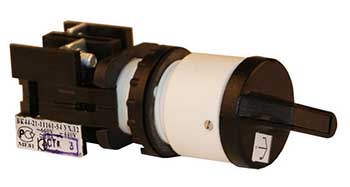

Выключатель ВК44-21-11161-54 УХЛ2 (черн.)

Выключатели кнопочные серии ВК 44 21 предназначены для коммутации электрических цепей управления переменного тока частотой 50 и 60 Гц напряжением до 660 В и постоянного тока напряжением до 440 В. Выключатели применяются для комплектации панелей, пультов, шкафов управления в стационарных установках. Структура условного обозначения Выключатель кнопочный, рабочий ток контактов 10А ВК44 1- Обозначение вида аппарата 2- Условное обозначение номера серии 3-Условное обозначение номинального тока: 21- 10А 4-Цифра.Обозначение числа замыкающих контактов : 0 - контакт отсутствует ; 1 -1 контакт; 2 -2 контакта; 3 -3 контакта 5- Цифра. Обозначение числа размыкающих контактов : 0 - контакт отсутствует ; 1 -1 контакт; 2 -2 контакта; 3 -3 контакта 6-Двузначное число . Условное обозначение управляющего элемента (привода) по виду основной детали: 16-рукоядка короткая 7- Цифра . Условное обозначение наличие фиксации: 1 - фиксация кнопки имеется (без самовозврата) ; 0 - отсутствует (с самовозвратом) 8-Условное обозначение степени защиты со стороны привода по ГОСТ 14255-69: 54-IP 54 9- Условное обозначение вида климатического исполнения по ГОТ 15150-69:УХЛ2,Т2 Номинальное напряжение по изоляции: 660 В, 50 Гц. переменный ток
