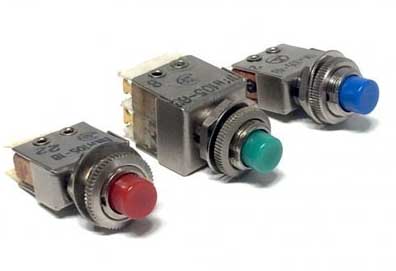

Кнопка ПКн105М-6

Однополюсные и двухполюсные кнопочные переключатели предназначены для работы в цепях постоянного и переменного тока в РЭА народнохозяйственного назначения.

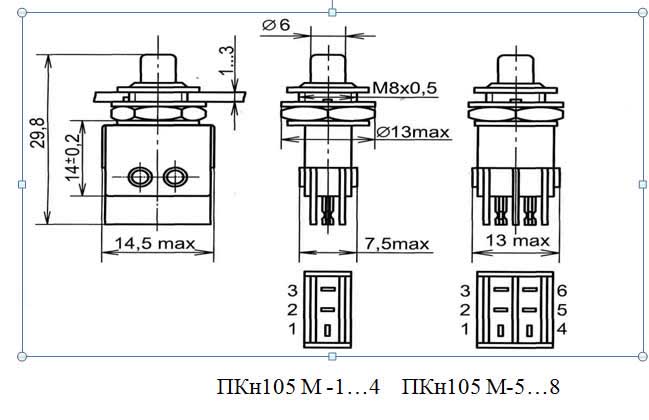

ПКн105 — без фиксации в нажатом положении. Переключатели выпускаются двух типономиналов в зависимости от коммутируемых электрических нагрузок и 8 конструктивных исполнений в зависимости от числа полюсов(контактных групп) и цвета кнопки.

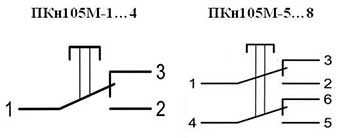

ПКн105М – 1…4 – однополюсные. ПКн105М — 5…8 – двухполюсные,1,5 – красный; 2,6 – зеленый; 3,7 – желтый; 4,8 –синий.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Категория качества 5
Коммутируемое пост. и пер. напряжение, В 1×10-4÷36
Коммутируемое пер. напряжение, В 36÷250
Ток, А 1×10-6÷4
Максимальная коммутируемая мощность, Вт 300
Масса кнопок ПКн105-1..4 (ПКн105-5..8), г не более 7(9)
Усилие переключения приводного элемента ПКн105М-1..4 (ПКн105М-5..8), Н 4,9 (7,84)
Рабочий ход приводного элемента, мм 1..2
Сопротивление эл. контакта, Ом не более 0,05
Сопротивление изоляции, МОм не менее 1000
Электрическая прочность изоляции, Вэфф не менее 750
Температура окружающей среды, °С — 60°С÷+85° С
Гарантийный срок хранения, лет 20
