Переключатель галетный ПГ2-24-2П16НВ

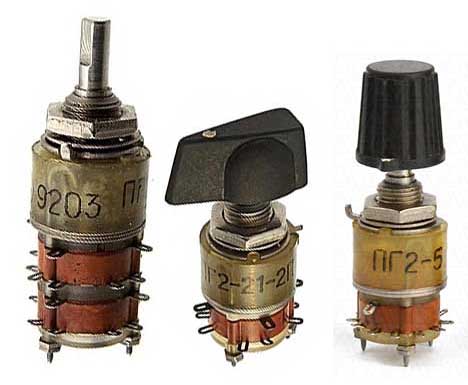

Переключатели галетные малогабаритные ПГ2-24-2П16НВ предназначены для коммутации электрических цепей переменного и постоянного тока.
Переключатели изготавливают двух вариантов в зависимости от вида ручки.
Выполняются с вращательным приводом на 2-11 фиксированных положений и числом плат от 1 до 4.
Контактная система ножевого типа имеет выводы, позволяющие присоединять монтажные провода пайкой.
Переключатели соответствуют техническим условиям АУБК.642110.004 ТУ.

Условия эксплуатации:
Температура окружающей среды от -60 до +85° С.
Относительная влажность до 98% при температуре +35° С.
Атмосферное давление от 0,66 до 106,6 кПа.

Обозначение переключателей:
Пример обозначения: ПГ2-24-2П16НВР, ПГ2-24-2П16НВК.
ПГ2 - переключатель галетный второй разработки;
1...24 - вариант исполнения;
2П...12П - число рабочих положений;
1Н...16Н - число направлений;
В - всеклиматическое исполнение;
Р (круглая) или К (клювик) - вид ручки.
