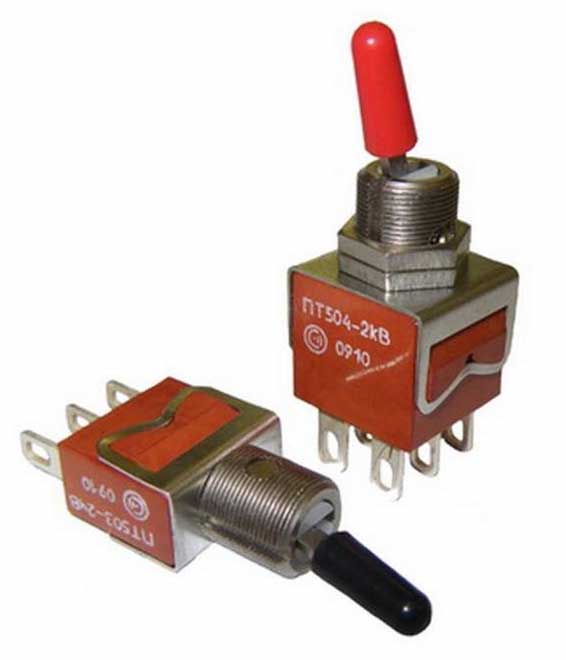

ПТ503-2бВ Тумблер

Тумблер ПТ503-2бВ однополюсный рычажный переключатель для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 10,0 А.
Предназначен для работы в радиоэлектронной аппаратуре общего и специального назначения.
Тумблеры ПТ503 изготавливаются с колпачками (ручками) пяти цветов:
- белый (наличие буквы «б» в обозначении);
- красный (наличие буквы «к» в обозначении);
- чёрный (наличие буквы «ч» в обозначении);
- жёлтый (наличие буквы «ж» в обозначении);
- зелёный (наличие буквы «з» в обозначении).
Тумблеры крепятся в отверстии на панели путём фиксации с помощью резьбового соединения.
Подсоединение проводов к хвостовикам контактов методом пайки.
Изготавливаются для внутреннего монтажа во всеклиматическом исполнении «В».
Гарантийный срок хранения тумблеров ПТ503-2бВ - 25 лет со дня изготовления.
Категория качества: «ОТК», «ВП».
Выпускаются по техническим условиям:
- тумблеры с приёмкой «1» ТАФЛ.642243.018 ТУ;
- тумблеры с приёмкой «5» ТАФЛ.642243.013 ТУ.

Расшифровка условного обозначения: ПТ503-2бВ
ПТ - обозначение типа тумблера;
503 - порядковый номер разработки;
2 - типономинал, определяющий электрическую схему тумблера (1 – на замыкание/размыкание; 2 – на переключение);
б - буква, определяющая цвет клавиши тумблера (б, к, ч, ж, з);
В - всеклиматическое исполнение.
