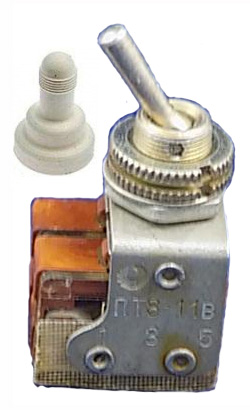

ПТ8-11В тумблер с протектором

Тумблер ПТ8-11В перекидной однополюсный переключатель без протектора с двухпозиционной фиксацией ручки управления.
Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 2,0 А.
Используется для работы в радиоэлектронной аппаратуре специального и общепромышленного назначения.
Тумблеры ПТ8 изготавливают одного типа в двух конструктивных исполнениях:
- однополюсные;
- двухполюсные.
Тумблеры выпускаются в двух вариантах исполнения в зависимости от наличия протектора:
- с протектором;
- без протектором.
Тумблеры крепятся в отверстии на панели путём фиксации с помощью резьбового соединения.
Подсоединение проводов к хвостовикам контактов методом пайки.
Тумблеры ПТ8 изготавливаются для внутреннего монтажа во всеклиматическом исполнении «В».
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- для тумблеров с приёмкой «1» АГ0.360.216ТУ;
- для тумблеров с приёмкой «5» УС0.360.056ТУ;
- для тумблеров с приёмкой «9» УС0.360.056ТУ, СДАГ0.360.208ТУ.

Расшифровка условного обозначения: ПТ8-11В
ПТ - обозначение типа тумблера;
8 - порядковый номер разработки;
1 - конструктивное исполнение;
В - всеклиматическое исполнение.
