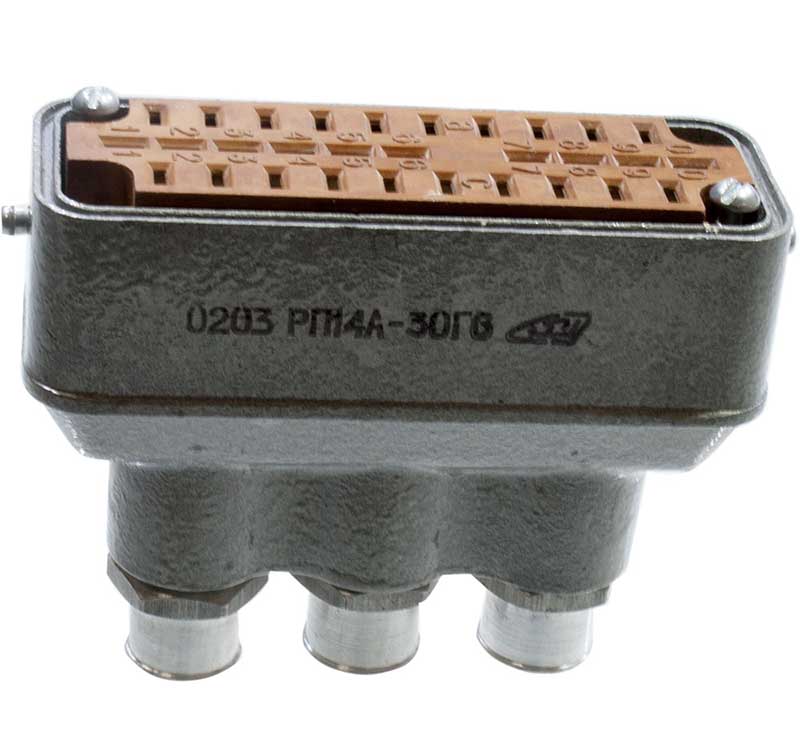

РП14А-30Г6 розетка
Соединители РП14А-30Г6 электрические низкочастотные прямоугольные нормальных габаритов для наружного монтажа.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов напряжением 800 В.
Применяются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общепромышленного и специального назначения. Соединители РП14А состоят из двух частей: вилки и розетки.
Вилки и розетки оснащены универсальными металлическими корпусами с замками и имеют прямой и угловой выходы кабеля.
Для крепления кабеля в корпусе служит втулка.
Вилки и розетки имеют направляющие элементы-ловители.
Подсоединение проводов к хвостовикам контактов методом пайки.
Вид покрытия рабочей поверхности контактов - химическое окисное пассивное покрытие или серебро.
Соединители РП14А предназначены для наружного монтажа и изготавливаются в климатическом исполнении «УХЛ» или «В» по ГОСТ 15150-69.
Соединители всеклиматического исполнения изготавливаются в пылебрызгозащитных (с уплотнительной прокладкой) корпусах.
Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» бР0.364.024ТУ;
- приёмка «5» ЕСЗ.656.015ТУ.
Расшифровка условного обозначения: РП14А-30Г6
РП - Тип соединителя: ручного сочленения (расчленения) общего назначения, низкочастотный, прямоугольный;
14 - Порядковый номер разработки;
А - Конструктивный вариант с унифицированным кожухом;
30 - Количество контактов: 21, 30;
Ш - Тип контакта: Ш - штыревой контакт (вилка); Г - гнездовой контакт (розетка);
6 - Тип кожуха:
- 3 - блочная часть с приборным кожухом;
- 4 - блочная часть с проходным кожухом;
- 6 - блочная часть с прямым кожухом;
- 7 - блочная часть с угловым кожухом;
- 8 - блочная часть с боковым кожухом;
5 - Покрытие контактов: 5 - химическое окисное пассивное покрытие; без буквы - серебро;
В - Климатическое исполнение: В - всеклиматическое; без буквы - УХЛ.
