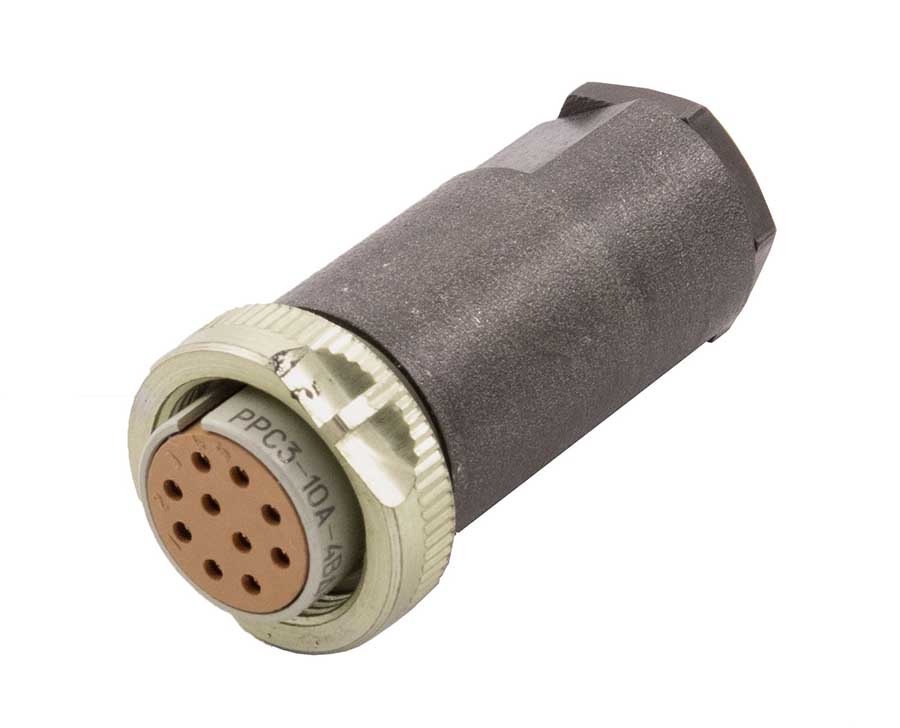

РРС3-10А-7-3-В розетка кабельная

Соединители РРС3-10А-7-3-В субминиатюрные цилиндрические низкочастотные для внутреннего монтажа резьбовым сочленением.
Предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов при напряжении до 200 В (амплитудное значение) и силе тока до 2 А.
Используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.
Соединители состоят из герметичной приборной вилки РРС3 и негерметичной кабельной розетки РРС3 или негерметичного перехода РРС6 и 2-х кабельных розеток РРС3.
Ответными частями вилок РРС3 (4-х и 7-ми контактных) являются розетки РСТВ, РСАТВ, выпускаемые по техническим условиям АВ0.364.047ТУ.
Вилки рассчитаны на крепление к панели прибора сваркой, розетки предназначены для монтажа на кабеле.
Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от перепутывания при сочленении одинаковых диаметров.
Кабельные розетки изготавливаются без кожуха, с прямым или угловым кожухом, приборные вилки - без кожуха.
Покрытие контактов: штырей - никель или золото, гнезд - золото.
Присоединение проводов к хвостовикам контактов - методом пайки.
Соединители РРС3 изготавливаются для внутреннего монтажа во всеклиматическом исполнении [В], РРС3-Э в климатическом исполнении [УХЛ].
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- приёмка «1» НКЦС.434410.104ТУ;
- приёмка «5» ГЕ0.364.215ТУ; - приёмка «9» ГЕ0.364.215ТУ, бР0.364.045ТУ.

Расшифровка условного обозначения: РРС3-10А-7-3-В
РРС - тип соединителя;
3 - порядковый номер разработки;
10 - количество контактов;
А - Покрытие контактов: А - золото, В - серебро, никель - буква в обозначении отсутствует;
7 - Конструктивное исполнение:
- 1 - вилка приборная без кожуха;
- 0 - розетка кабельная без кожуха;
- 7 - розетка кабельная с прямым кожухом;
- 9 - розетка кабельная с угловым кожухом;
- П - переход;
3 - Многопозиционная поляризация изолятора в корпусе: 1...12;
В - всеклиматическое исполнение;
Э - токопроводные корпусные детали (для соединителей РРСЗ-Э).
