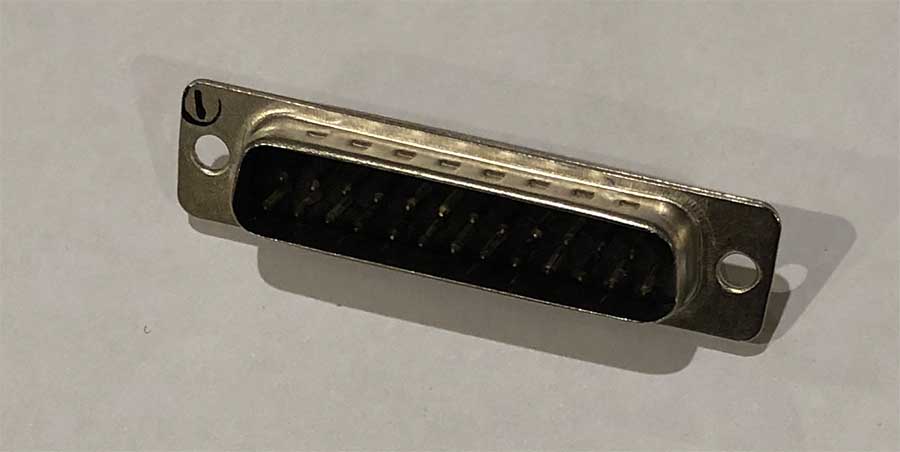

СНП268-25ВП12-0-В Вилка

Соединители СНП268 электрические низкочастотные прямоугольные малогабаритные для печатного и объемного монтажа врубного сочленения применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общепромышленного назначения. Предназначены для работы в электрических цепях постоянного, переменного и импульсного тока при напряжении до 250 В и силе тока до 3 А.
Соединители СНП268 состоят из двух частей: вилки или розетки.
Материал покрытия контактов: золото, серебро.
Соединители предназначены для внутреннего монтажа изготавливаются в климатическом исполнении «УХЛ» или «В» по ГОСТ 15150-69. Соединители СНП268 являются аналогами соединителей D-SUB и соединителей СНП101 выпускаемыми по НЩ0.364.002ТУ или КНЕСК.434410.001ТУ.

Расшифровка условного обозначения: СНП268-25ВП12-0-В
СНП - Тип соединителя: ручного сочленения-расчленения, общего назначения, низкочастотный, прямоугольный.
268 - Порядковый номер разработки.
25 - Количество контактов (9, 15, 20, 25, 37, 50)
В - Тип контакта: В - штыревой контакт (вилка); Р - гнездовой контакт (розетка);
П - Способ монтажа: П - пайка; В - врезание;
1 - Тип хвостовика:
- 1 - хвостовик для объемного монтажа или хвостовик вилочного типа при врезании;
- 2 - хвостовик для прямого монтажа в отверстие печатной платы;
- 3 - хвостовик для углового монтажа в отверстие печатной платы;
2 - Покрытие рабочей части контактов: 1 - золото; 2 - серебро;
0 - Тип кожуха:
- 1 - кожух прямой неэкранированный;
- 2 - кожух прямой экранированный;
- 5 - кожух комбинированный неэкранированный;
- 6 - кожух комбинированный экранированный;
- 7 - кожух усиленный прямой неэкранированный;
0 - Тип винта для соединителей в кожухе:
- 1 - длинный винт с метрической резьбой;
- 2 - короткий винт с метрической резьбой;
- 3 - длинный винт с дюймовой резьбой;
- 4 - короткий винт с дюймовой резьбой;
- 5 - короткий винт с полукруглой головкой и метрической резьбой;
- 6 - короткий винт с полукруглой головкой и дюймовой резьбой;
0 - Наличие крепежных элементов для соединителей без кожуха:
- 0 - без крепежных элементов;
- 1 - с крепежными элементами с метрической резьбой;
- 3 - с крепежными элементами с дюймовой резьбой;
3 - Схема расположения хвостовиков контактов для соединителей с хвостовиками для углового печатного монтажа:
- 3 - расстояние между рядами 2,84 мм;
- 4 - расстояние между рядами 2,5 м.
- 5 - расстояние между рядами 2,84 мм с расстоянием от внутреннего ряда хвостовиков до базовой поверхности 6,2 мм;
В - всеклиматическое исполнение.
