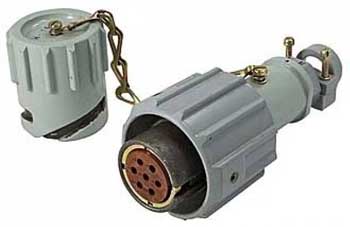

Соединитель РБН1-5-19Г1-В

Соединители водонепроницаемые цилиндрические РБН1-5-19Г1-В предназначены для работы в электрических цепях постоянного или переменного токов частотой до 3 МГц при напряжении до 700 В.
Изготавливаются для наружного монтажа, во всеклиматическом исполнении, в соответствии с ОСТ В 110121-91 и техническими условиями ГЕО.364.151 ТУ.
Соединители состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными, так и кабельными.
Сочленение соединителей – байонетное, поляризация корпусов – одношпоночная.
Покрытие контактов – серебро.

Структура условного обозначения:
РБН1-5-19Г1-В
РБН1 - тип соединителя, водонепроницаемое исполнение;
РБН1Б - тип соединителя, брызгозащитное исполнение;
5 - количество контактов;
19 - Сочетание контактов:
- 2 - контакты диаметром 1,5 мм;
- 5 - контакты диаметром 5,5 мм;
- 17 - контакты диаметром 3,5; 5,5; 9,0 мм;
- 18 - контакты диаметром 2,5 мм;
- 19 - контакты диаметром 3,5 мм;
- 26 - контакты диаметром 3,5; 5,5 мм;
Г - вид контактов: Ш - вилка (штырь), Г - розетка (гнездо);
1 - Конструктивное исполнение;
- 1 - приборная вилка (розетка);
- 2 - кабельная вилка (розетка) в угловом корпусе для соединения с приборной розеткой (вилкой);
- 3 - кабельная вилка (розетка) для соединения “кабель-кабель”;
- 4 - кабельная вилка (розетка) в прямом корпусе для соединения с приборной розеткой (вилкой);
В - всеклиматическое исполнение.
