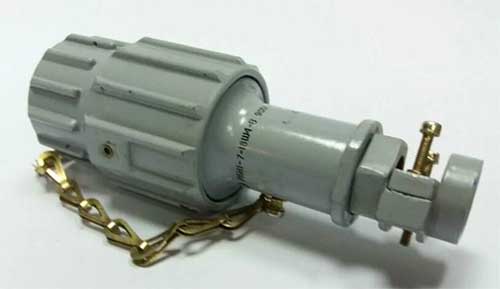

Соединитель РБН1-7-18Г4-В

Соединители РБН1-7-18Г4-В цилиндрические байонетные водонепроницаемые для наружного монтажа.
Предназначены для работы в электрических цепях постоянного или переменного токов частотой до 3 МГц при напряжении до 700 В.
Используются для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре специального и общего назначения.
Изготавливаются для наружного монтажа, во всеклиматическом исполнении [В].
Соединители РБН1 состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными, так и кабельными.
Сочленение соединителей - байонетное, поляризация корпусов - одношпоночная.
Покрытие контактов - серебро.
Соединители РБН1 выпускаемые по АСЛР.434410.020ТУ (НКЦС.434410.108ТУ) взаимосочленяемы с соединителями РБН1 выпускаемыми по ГЕ0.364.151ТУ.

Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» НКЦС.434410.108ТУ;
- приёмка «5» АСЛР.434410.020ТУ.

Гарантийный срок хранения соединителей РБН1 - 25 лет со дня изготовления.
Гарантийная наработка:
- 5000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РБН1-7-18Г4-В
РБН1 - тип соединителя, водонепроницаемое исполнение;
РБН1Б - тип соединителя, брызгозащитное исполнение;
7 - количество контактов;
18 - Сочетание контактов:
- 2 - контакты диаметром 1,5 мм;
- 5 - контакты диаметром 5,5 мм;
- 17 - контакты диаметром 3,5; 5,5; 9,0 мм;
- 18 - контакты диаметром 2,5 мм;
- 19 - контакты диаметром 3,5 мм;
- 26 - контакты диаметром 3,5; 5,5 мм;
Г - вид контактов: Ш - вилка (штырь), Г - розетка (гнездо);
4 - Конструктивное исполнение;
- 1 - приборная вилка (розетка);
- 2 - кабельная вилка (розетка) в угловом корпусе для соединения с приборной розеткой (вилкой);
- 3 - кабельная вилка (розетка) для соединения “кабель-кабель”;
- 4 - кабельная вилка (розетка) в прямом корпусе для соединения с приборной розеткой (вилкой);
В - всеклиматическое исполнение.
