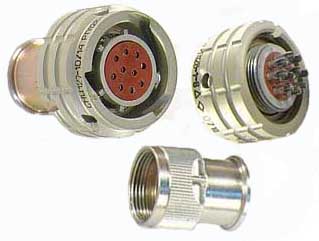

Соединитель СНЦ127Т-10/14РП128-1

Соединители цилиндрические СНЦ127Т-10/14РП128-1 предназначены для работы в радиоэлектронной аппаратуре, работающей в условиях электромагнитных и кондуктивных помех.
Соединители состоят из герметичной приборной вилки СНЦ127Ф со встроенными фильтрами нижних частот и негерметичной кабельной розетки СНЦ127.
Покрытие корпусных деталей токопроводное.
Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов.
Сочленение соединителей байонетное.
Вилки могут изготавливаться по карте заказа, где должны быть указаны количество контактов и номиналы емкостей на каждом контакте.
Приборные вилки изготавливаются без кожуха, розетки с прямым кожухом.
Соединители объемного монтажа, монтаж проводов пайкой.
Покрытие контактов – золото или серебро.
Соединители предназначены для внутреннего монтажа, во всеклиматическом исполнении, в соответствии с техническими условиями НКЦС.434410.513ТУ.

Структура условного обозначения:
СНЦ127Т-10/14РП128-1
СНЦ127Т - Тип соединителя: Ф-вилка, Т- розетка;
10 - Количество контактов;
14 - Условный размер корпуса;
Р - Тип контакта: В - штыревой, Р - гнездовой;
П - Способ монтажа: П - пайка;
1 - Тип хвостовика: 1 - хвостовик контакта для объемного монтажа;
2 - Покрытие контактов: 1 - золото, 2 - серебро;
8 - Конструктивное исполнение:
- 7 - приборная часть с фланцем под крепление винтами без кожуха,
- 8 - кабельная часть с прямым кожухом;
2 - Многопозиционная поляризация;
1 - Схема фильтра: 1 – «С», 4 – «Pi» фильтры, К – по карте заказа;
10 - Емкость фильтра, условное обозначение: 10N=10x10N, 30N=30x10N, 68N=68x10N ; с буквой К – номер карты заказа.
