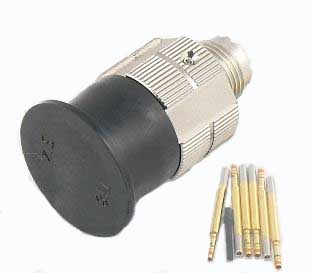

Соединитель СНЦ144К-13/11РО11-BFК

Быстросочленяемые соединители СНЦ144К-13/11РО11-BFК предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов при напряжении до 850 В (амплитудное значение). Соединители состоят из кабельных и приборных вилок или розеток. Кабельные части изготавливаются для объемного монтажа, приборные части для объемного и печатного монтажа с квадратным и круглым фланцем. Соединители поставляются россыпью, отдельно к ним могут поставляться прямые, угловые кожуха, гайки и заглушки. Соединители взаимозаменяемы и взаимосочленяемы с соединителями серия III по MIL-DTL-38999. Соединители с трехзаходной резьбой, самозапирающимся замком и пятишпоночной поляризацией корпусов. Контакты извлекаемые, под обжимку для объемного монтажа и под пайку для печатного монтажа. Покрытие контактов - золото. Соединители предназначены для внутреннего монтажа. Соединители всеклиматического исполнения. Соединители поставляются по техническим условиям НКЦС.434410.527ТУ (ВП), НКЦС.434410.128ТУ (ОТК). Структура условного обозначения: СНЦ144К-13/11РО11-BFК СНЦ144К - Тип соединителя; 13 - Количество контактов; 11 - Условный размер корпуса; Р - Часть соединителя: В - вилка, Р - розетка; О - Способ монтажа: О - обжимка, П - пайка; 1 - Тип хвостовика: 1 - для объёмного монтажа, 2 - для печатного монтажа; 1 - Покрытие рабочей части контактов: 1 - золото; B - Поляризация шпонок корпуса: N - нормальное положение, A,B,C,D,E; F- Покрытие корпусных деталей: W - кадмий с оливковым хроматированием, F - химический никель, К - нержавеющая сталь; К - Тип корпуса: П - приборный (для крепления винтами), К - кабельный (для объёмного монтажа), Н - приборный для крепления гайкой; L - Размер хвостовика контакта для печатного монтажа: С - короткий хвостовик, L - длинный хвостовик.
