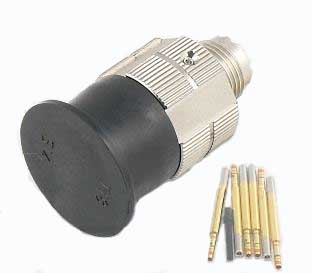

Соединитель СНЦ144К-6/9РО11-NWК

Быстросочленяемые соединители СНЦ144К-6/9РО11-NWК предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов при напряжении до 850 В (амплитудное значение).
Соединители состоят из кабельных и приборных вилок или розеток.
Кабельные части изготавливаются для объемного монтажа, приборные части для объемного и печатного монтажа с квадратным и круглым фланцем.
Соединители поставляются россыпью, отдельно к ним могут поставляться прямые, угловые кожуха, гайки и заглушки.
Соединители взаимозаменяемы и взаимосочленяемы с соединителями серия III по MIL-DTL-38999.
Соединители с трехзаходной резьбой, самозапирающимся замком и пятишпоночной поляризацией корпусов.
Контакты извлекаемые, под обжимку для объемного монтажа и под пайку для печатного монтажа.
Покрытие контактов - золото.
Соединители предназначены для внутреннего монтажа.
Соединители всеклиматического исполнения.
Соединители поставляются по техническим условиям НКЦС.434410.527ТУ (ВП), НКЦС.434410.128ТУ (ОТК).

Структура условного обозначения:
СНЦ144К-6/9РО11-NWК
СНЦ144К - Тип соединителя;
6 - Количество контактов;
9 - Условный размер корпуса;
Р - Часть соединителя: В - вилка, Р - розетка;
О - Способ монтажа: О - обжимка, П - пайка;
1 - Тип хвостовика: 1 - для объёмного монтажа, 2 - для печатного монтажа;
1 - Покрытие рабочей части контактов: 1 - золото;
N - Поляризация шпонок корпуса: N - нормальное положение, A,B,C,D,E;
W- Покрытие корпусных деталей: W - кадмий с оливковым хроматированием, F - химический никель, К - нержавеющая сталь;
К - Тип корпуса: П - приборный (для крепления винтами), К - кабельный (для объёмного монтажа), Н - приборный для крепления гайкой;
L - Размер хвостовика контакта для печатного монтажа: С - короткий хвостовик, L - длинный хвостовик.
