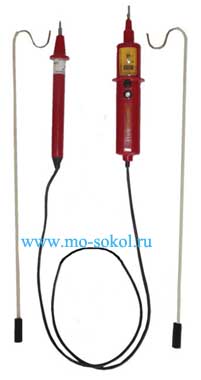

Указатель низкого напряжения УНМ – 1

Указатель   напряжения  УНМ-1   двухполюсный   с   импульсной  светозвуковой индикацией предназначен для проверки наличия или отсутствия напряжения в электроустановках переменного тока частотой 50 Гц и постоянного тока напряжением 25-400В,
на линиях электропередач 25 - 400В постоянного и переменного тока промышленной  частоты 50Гц. в условиях эксплуатации У1 по ГОСТ 15 150
(при температуре от +45°С до -45°С и относительной влажности воздуха 98% при 25°С).
Отсутствие светозвукового сигнала свидетельствует об отсутствии напряжения или обрыве проверяемой цепи.
Указатель типа УНМ -1 позволяет определить полярность постоянного тока, на что указывает свечение светодиода у знаков « + »  или « - ».

а также « фазу » переменного тока, при этом необходимо касание рукой кнопки на корпусе указателя, в этом случае загорается
газоразрядная лампа, расположенная над надписью « фаза ».
При  нажатии  на ту же  кнопку  включается  светодиод,  расположенный   в области  щупа указателя и обеспечивает освещение зоны проверки напряжения.

   Диапазон рабочих напряжений,  В
-переменного тока                                                                               25-400
-постоянного тока                                                                                25-400
Напряжение индикации  (порог),  В                                                   25
Значение тока, протекающего через
указатель при наибольшем значении
рабочего напряжения.  мА. не более
в однополюсном  режиме                                                                   0,6
в двухполюсном  режиме                                                                      9
  Источник питания подсветки:
                                                                                                       литиевый, марки Cr- 123,
                                                                                                            напряжением 3В,
                                                                                                          емкостью   1500 мА\ч
Продолжительность подсветки
в непрерывном режиме                                                                  150 часов
Габаритные размеры  корпуса с
удлиняющим электродом, мм.                                                        Ф 75 x 650
Длина соединительного провода, мм, не менее                           1000
Масса,  кг, не более                                                                                0,25
