Указатель низкого напряжения УНН – 1СЗ – Ш

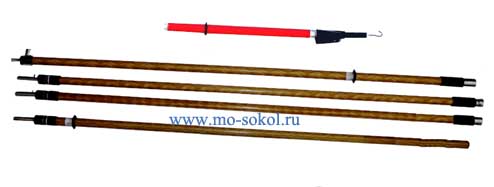

Указатель напряжения УНН-1СЗ-Ш ЭНЗА ( аналог УНН-1 СЗ ИП-Ш ) предназначен для проверки наличия или отсутствия напряжения на линиях электропередач переменного тока напряжением от 50 до 1000 В частотой 50 Гц, при температуре от - 45С до + 45°С и относительной влажности воздуха не выше 98 % (при + 25°С). Для определения наличия или отсутствия напряжения на ВЛ с поверхности земли, без подъема на опору ВЛ, указатель укомплектован удлинительной 4 –х звеньевой сборной изолирующей штангой .
Принцип действия указателя напряжения основан на преобразовании электрических сигналов в светозвуковые. Указатель позволяет перед эксплуатацией произвести самопроверку работоспособности.
Источник питания указателя: один элемент CR - 123 , напряжением 3В, емкостью 1500 мАч. Низкая величина рабочего тока - 7 мА в режиме сигнализации позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 5 лет.


Номинальное напряжение электроустановки, кВ                             1
Напряжение (порог) срабатывания указателя, В                              12
Величина рабочего тока, мА, не более                                                  7
Габаритные размеры указателя:
в рабочем положении, мм                                                                  Ф 72 х 800
в упаковке, мм                                                                                       800х100х50
Длина удлинительной штанги в сборе, мм                                          6600
Транспортная длина штанги, мм                                                             1870
Масса указателя, кг, не более                                                                     0,5
Масса удлинительной штанги, кг, не более                                               4
Габаритные размеры штанги в упаковке, мм                                 1870х70х120
